Technologie AVI Drones

Radiometrická termovize,
ortofoto a 3D model

Z jednoho letu vzniká auditovatelný report s nálezy, prioritou a doporučeným postupem. Snímky i měření zpracováváme ve vlastním softwaru.

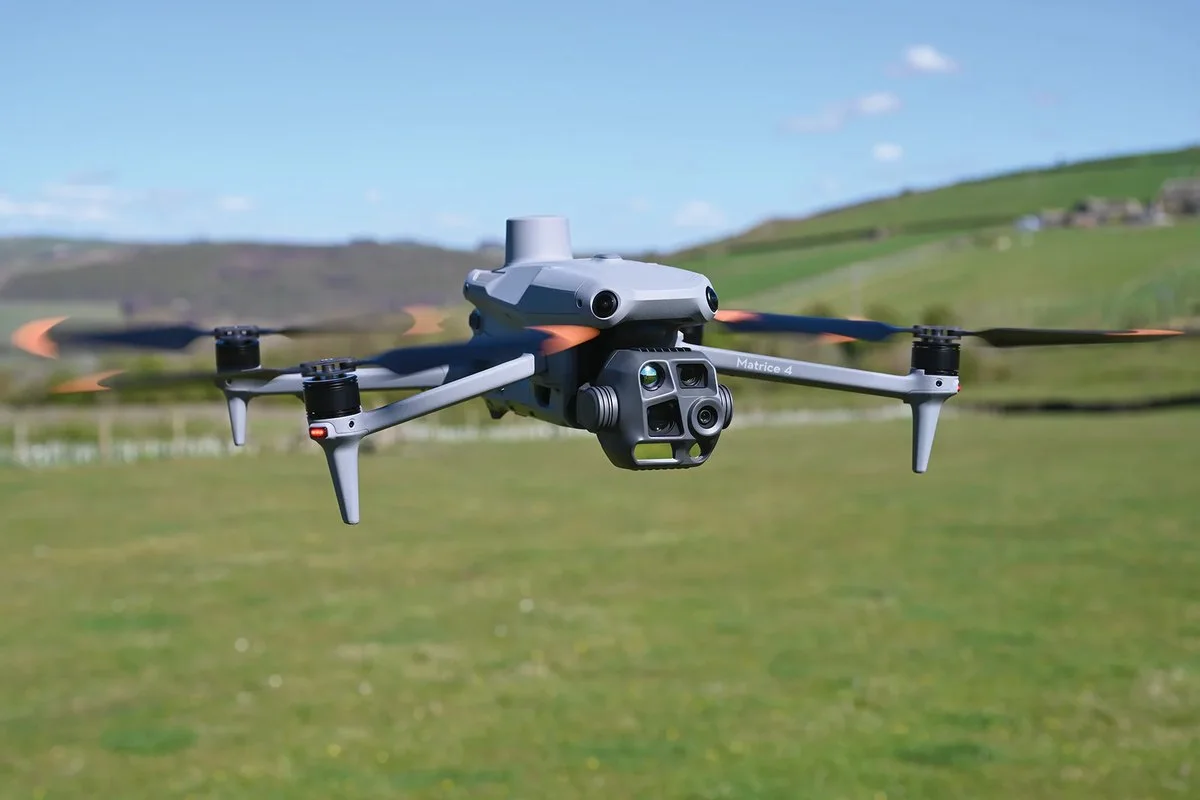

Dron DJI Matrice 4T za letu
DJI Matrice 4T / 4E
RGB + radiometrická data
48 MPRGB snímky
640 × 512termální senzor
Bez odstávkyve většině případů
1 reportpro další rozhodnutí
Metoda

Sběr dat, analýza a odborná kontrola v jednom procesu

Klient nepotřebuje stovky snímků. Potřebuje vědět, kde je problém, jak je závažný a co udělat dál. Proto data z letu zpracujeme ve vlastním softwaru a každý nález před předáním posoudí odborník.

  1. Sběr dat

    48 MP RGB, radiometrická termokamera 640 × 512 px a laserový dálkoměr. Vše z jednoho letu, bez lešení a odstávky provozu.

    DJI Matrice 4T/4E
  2. Analýza

    Teplota v každém pixelu, ortofoto, DSM a mračno bodů. Zpracování ve vlastním softwaru.

    Radiometrie + fotogrammetrie
  3. Odborná kontrola

    Každý nález posuzuje člověk: podle typu objektu stavební technik nebo elektrikář FVE.

    Specialista dle objektu
  4. Report a doporučení

    Očíslované nálezy s polohou, hodnotou a prioritou. U FVE dle IEC TS 62446-3, fotogrammetrické výstupy v S-JTSK.

    PDF do 3 dnů
Meze metody

Kdy měření platí a kdy ne

Nález je použitelný jen tehdy, když měření proběhlo za správných podmínek. Tady jsou meze, se kterými počítáme a které vám řekneme předem.

Termovize FVE

Měříme při osvitu nad 600 W/m² a za provozu elektrárny. Pod touto hranicí anomálie spolehlivě nevyniknou a výsledek dle IEC TS 62446-3 neplatí. Termín proto plánujeme podle počasí, ne podle kalendáře.

Termovize budov

Potřebuje teplotní rozdíl mezi interiérem a exteriérem, proto tepelné mosty a úniky měříme v topné sezóně. Čerstvě zateplenou fasádu má smysl měřit až po náběhu vytápění; detaily nedostupné z letu doměřujeme ruční termokamerou.

Přesnost zaměření

Bez RTK a vlícovacích bodů je ortofoto technický podklad s přesností v řádu decimetrů. U každého reportu ji uvádíme (GSD, CE90). Pro vyšší přesnost doporučíme vlícovací body. Úřední geodetické zaměření ale dělá geodet s oprávněním.

Termovize nenahradí sondu do konstrukce, revizní zprávu elektro ani statický posudek. Ukáže ale, kde má smysl je objednat.

Vlastní nástroje

Termovize, vizuální inspekce, ortofoto i report v jednom softwaru

Termální analýzu, fotogrammetrii i podobu reportu propojujeme ve vlastním softwaru. Klikněte na jednotlivé vrstvy.

Datové vrstvy

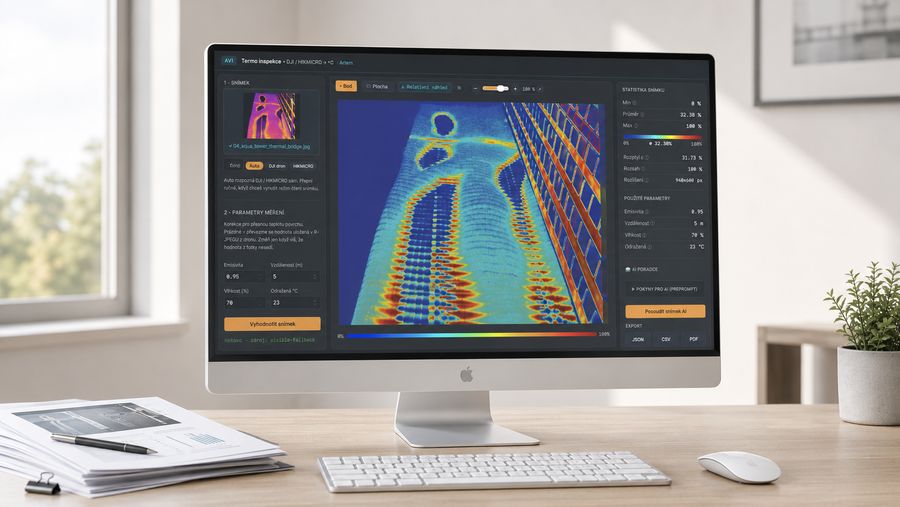

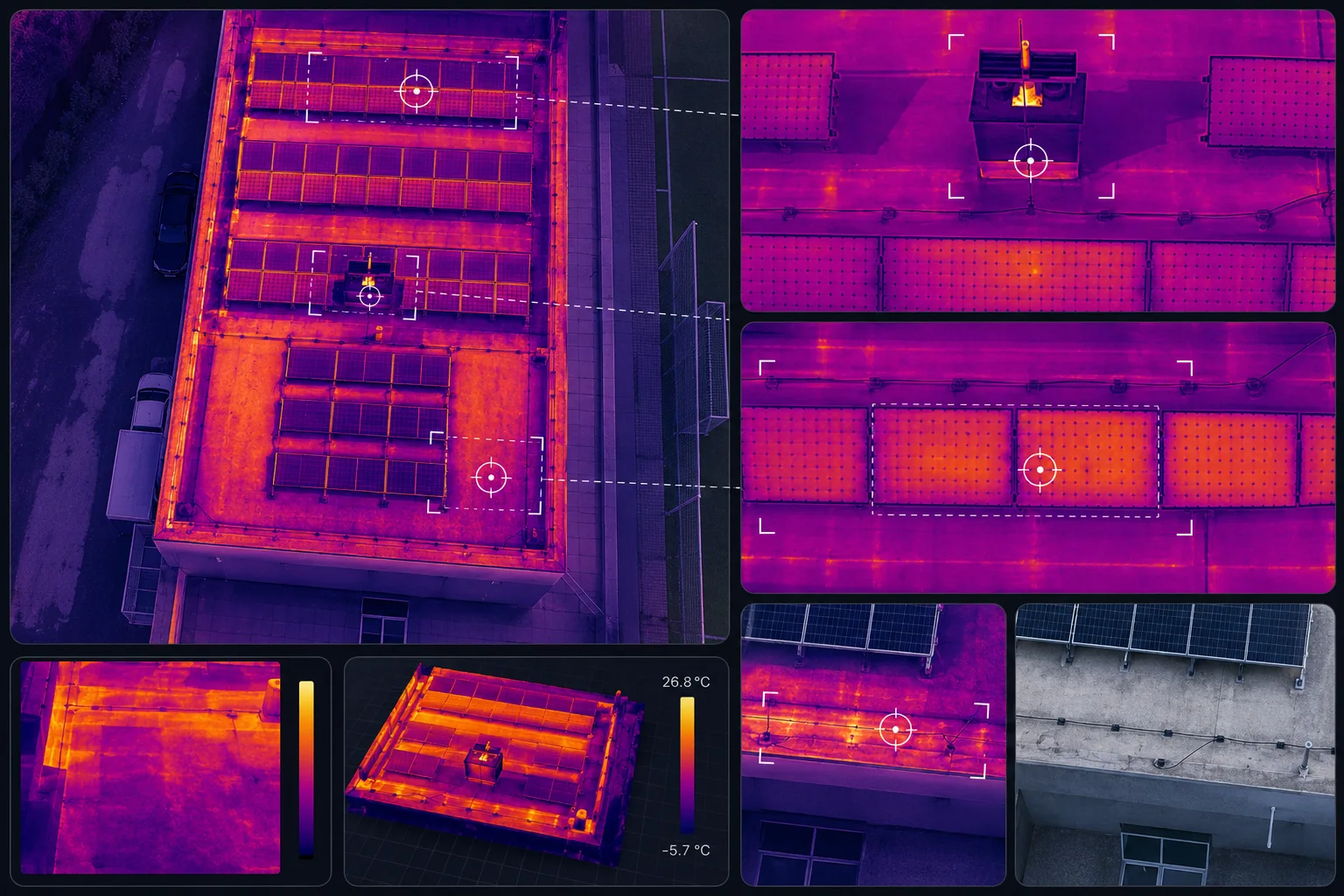

Termovizní analýza FVE ve vlastním softwaru: přehledový termogram, měřicí body a 3D termální model

Reálné °C, ne jen barevný obrázek.

Radiometrický snímek uchovává teplotu v každém pixelu. Měříme body, plochy i rozdíly a u FVE klasifikujeme vady dle IEC TS 62446-3.

640 × 512BOD / PLOCHAΔTIEC TS 62446-3

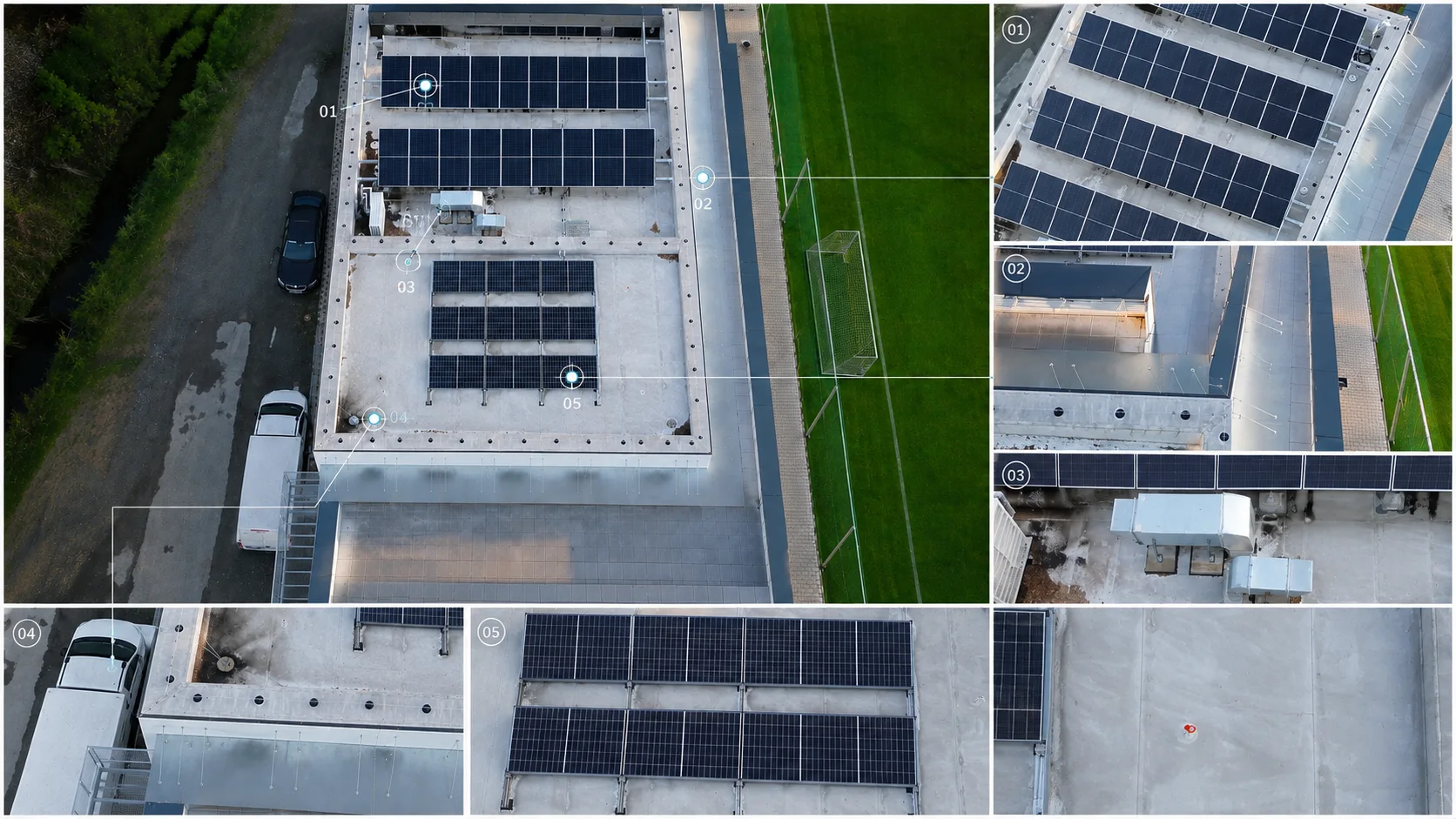

Vizuální inspekce střechy haly: přehledový snímek s očíslovanými nálezy 01–05 a detailními výřezy

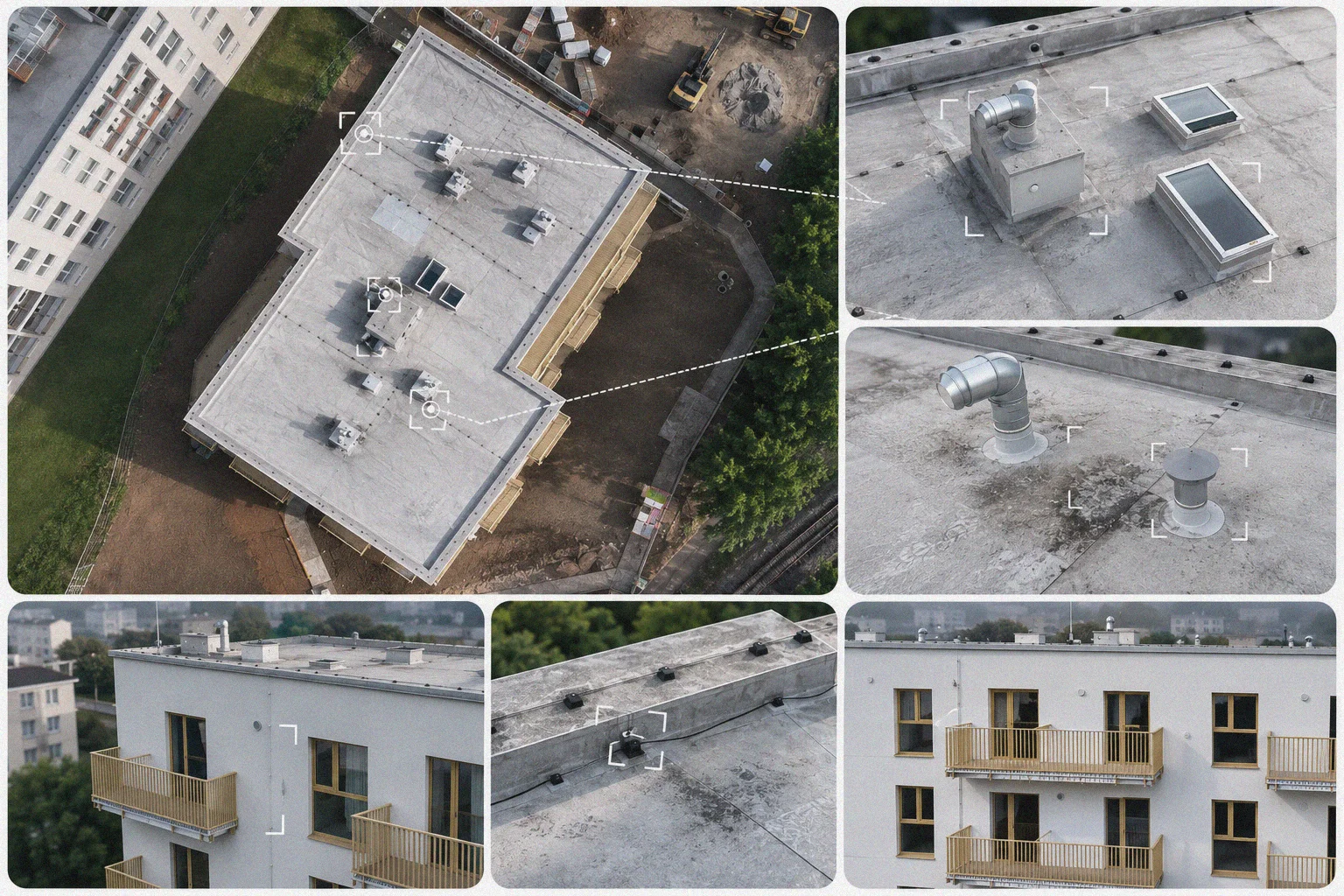

Detail objektu bez práce ve výšce.

Vizuální inspekce ve 48 MP: střechy, fasády a technologické celky do detailu. Každý snímek nese přesnou polohu a kontext nálezu.

48 MPZOOM DETAILULOKALIZACE

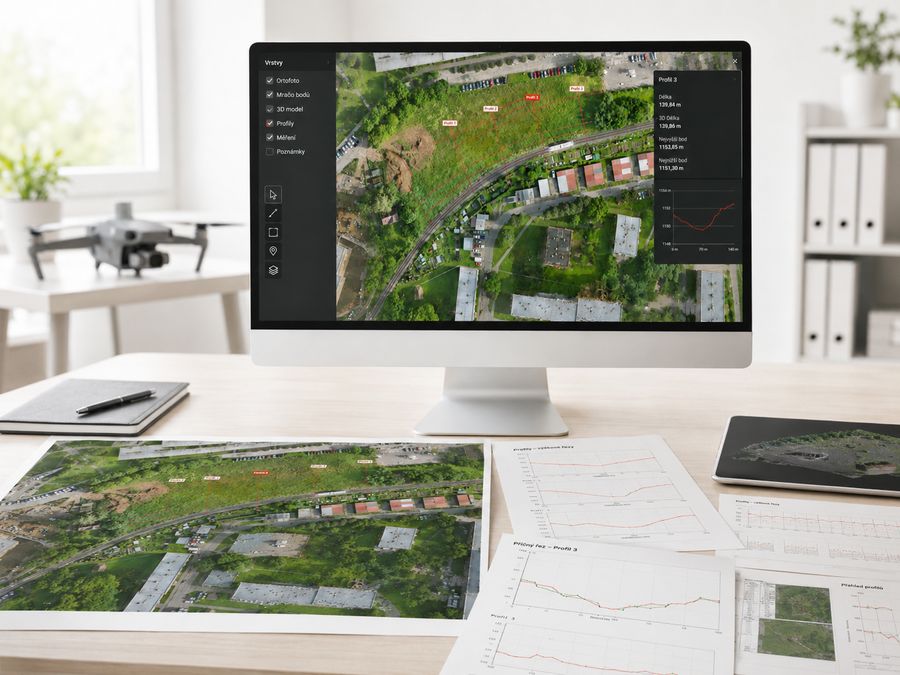

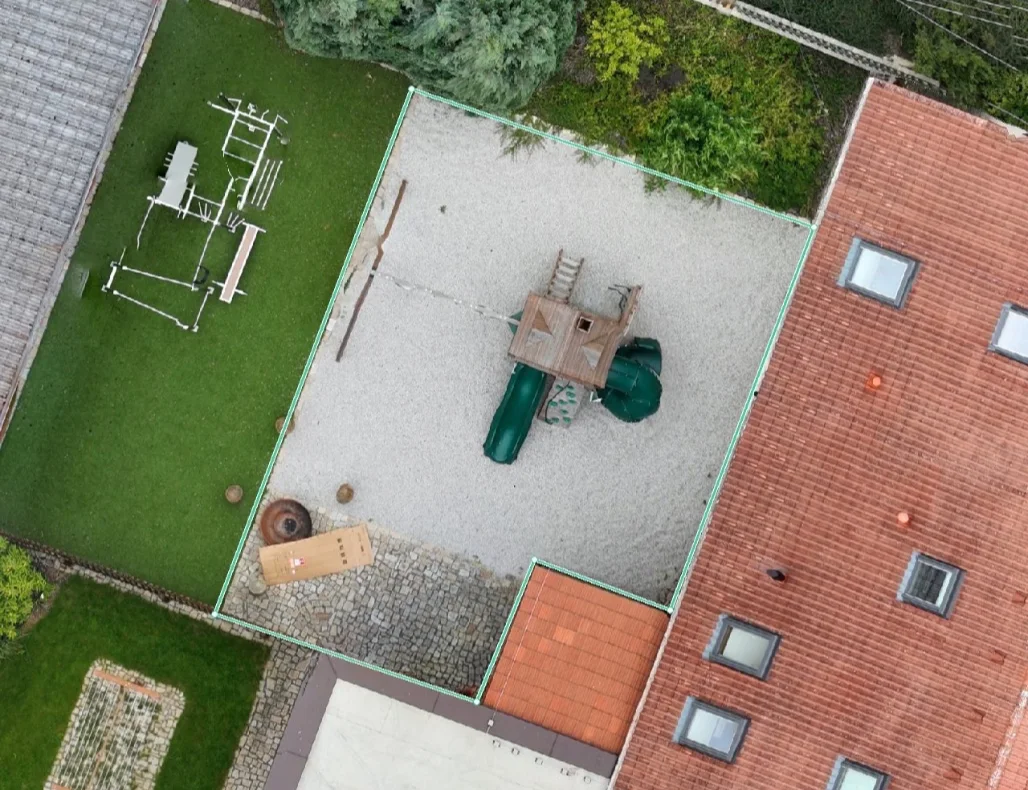

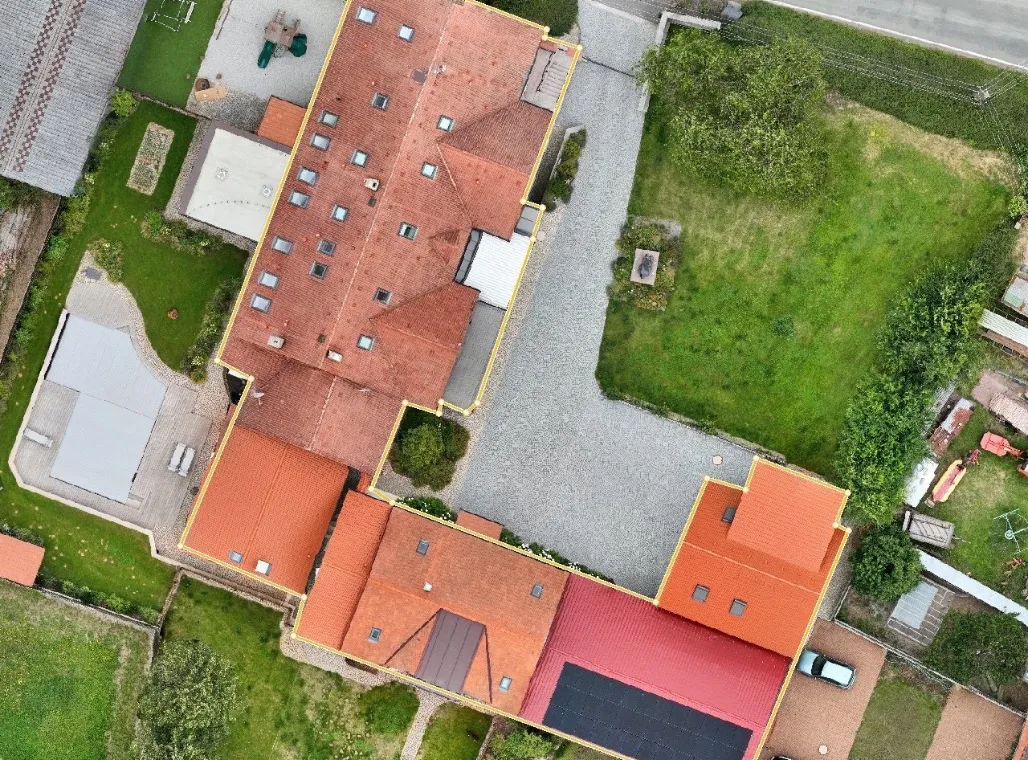

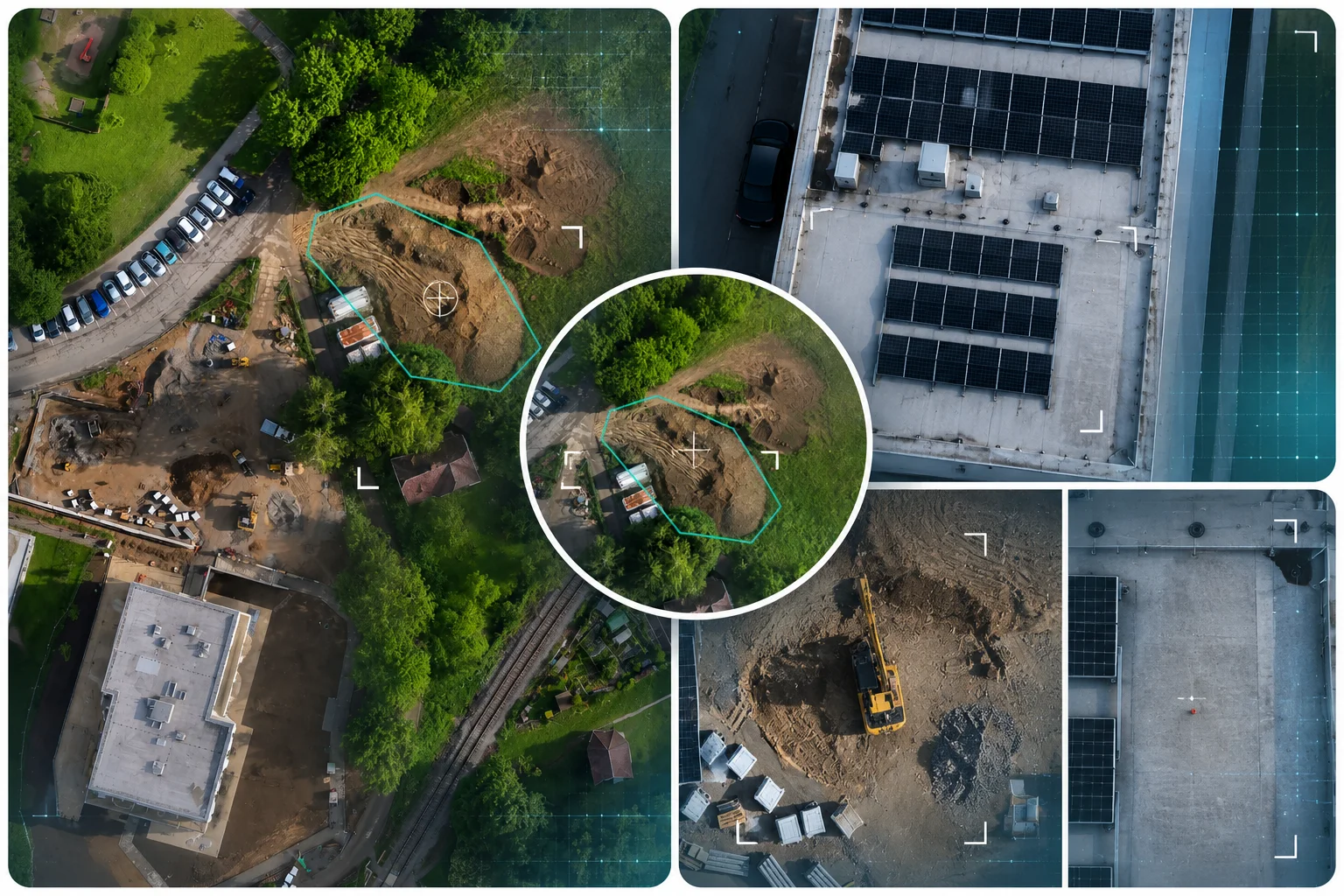

Ortofoto areálu se zákresem měřené plochy z reálné zakázky

Georeferencovaný podklad pro projekt.

Z překryvových snímků vzniká ortofoto, mračno bodů a 3D model pro dokumentaci stavby, kubatury a projekční práce.

ORTOFOTOMRAČNO BODŮMESHS-JTSK

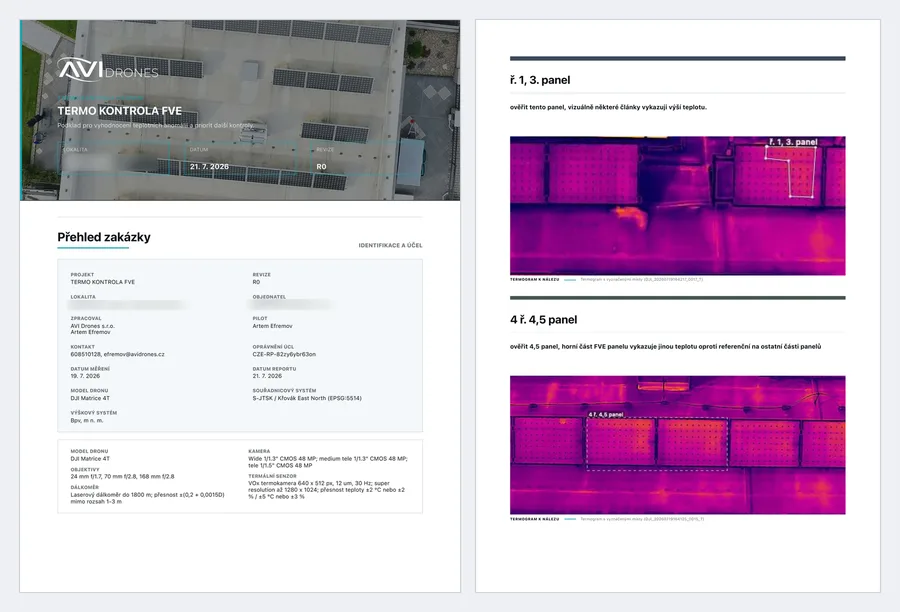

Report AVI Drones

Výstup, který lze předat dál.

Jednotná struktura nálezů usnadňuje rozhodnutí investorovi, výboru SVJ, technickému dozoru, servisu i pojišťovně.

NÁLEZPRIORITADOPORUČENÍPDF
Ukázka výstupu

Střešní FVE, 33 panelů: 3 anomálie, report za 2 dny

Radiometrická kontrola za provozu dle IEC TS 62446-3. Kompletní průběh a nálezy jsou v případové studii.

Časté otázky

Co je dobré vědět před inspekcí

Ne. Termogram ukazuje teplotní odchylku, kterou je nutné posoudit v kontextu podmínek měření, objektu a referenčních míst. Proto nálezy kontroluje člověk a report obsahuje doporučený další krok.
Ve většině případů ne. Hlavní výhodou dronové inspekce je sběr dat bez lešení, plošiny a zbytečné odstávky. Konkrétní podmínky ověříme při přípravě letu.
Podle zakázky obdržíte auditovatelný PDF report, případně ortofoto, mračno bodů nebo 3D model. Report obsahuje lokalizované nálezy, hodnoty, prioritu a doporučený postup.
Termín závisí na rozsahu a typu výstupu. U ukázkové kontroly 33 panelů FVE byl report předán do dvou dnů od letu.
