Konkrétní situace — problém klienta, co jsme nasnímali, a co z toho měl. (Ilustrativní situace. Stáhnout ukázkový report FVE (PDF, 1 MB).)

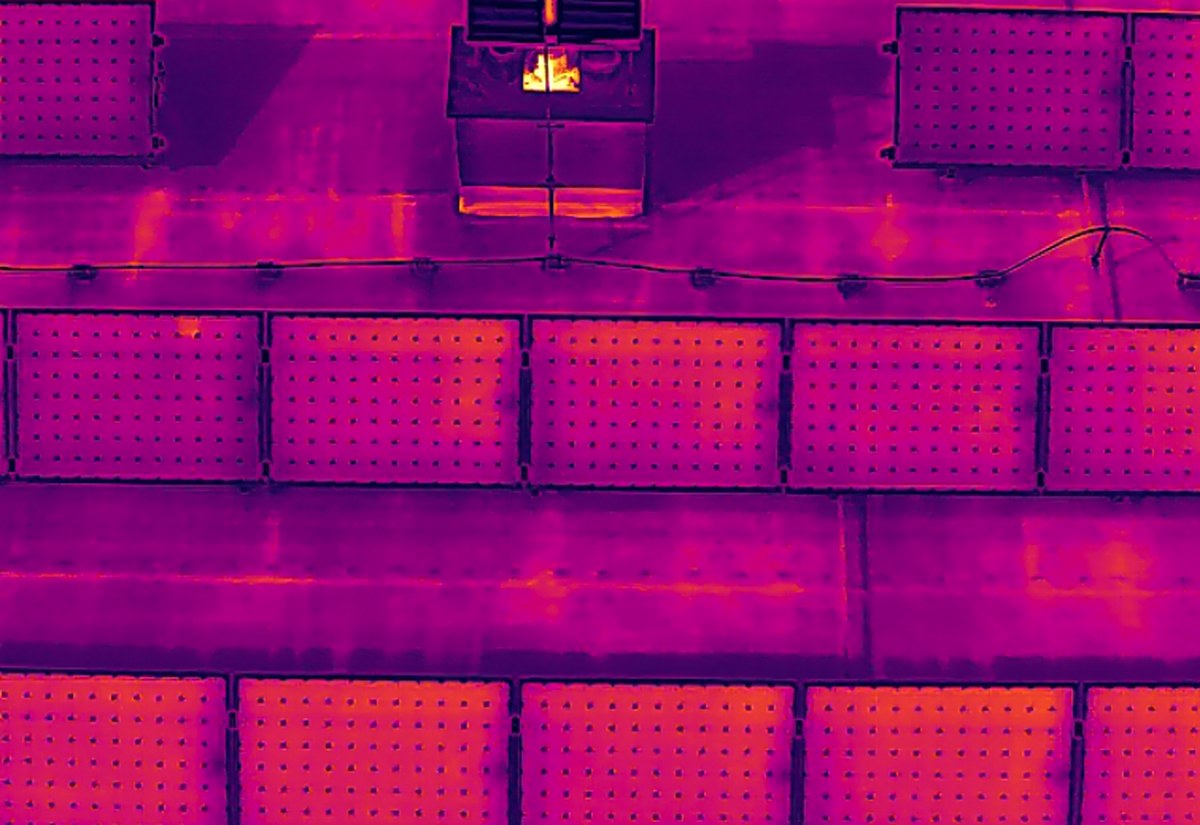

Termovizní snímek střešní fotovoltaiky — kontrola panelů za provozu

FVE a solární parky · případová studie

Střešní FVE, 33 panelů — kontrola za provozu

Provozovatel chtěl vědět, jestli elektrárna pracuje, jak má. Termovizní přelet DJI Matrice 4T dle IEC TS 62446-3 zachytil všech 33 panelů za provozu, bez zásahu do instalace.

Výsledek: tři místa s teplotní anomálií střední závažnosti. Nejvýraznější na panelech 4 a 5 ve čtvrté řadě — lokální maximum 26,73 °C proti průměru 24,67 °C. Panel 3 v téže řadě naopak vykázal odchylku −3,34 °C pod průměrem, což ukazuje na podezření na lokálně nefunkční článek. Doporučena cílená fyzická prohlídka a opakování měření za srovnatelných podmínek.

33panelů zkontrolováno

3teplotní anomálie

2 dnyod letu k reportu

0odstávek provozu

Přečíst celý report (PDF) — údaje klienta anonymizované

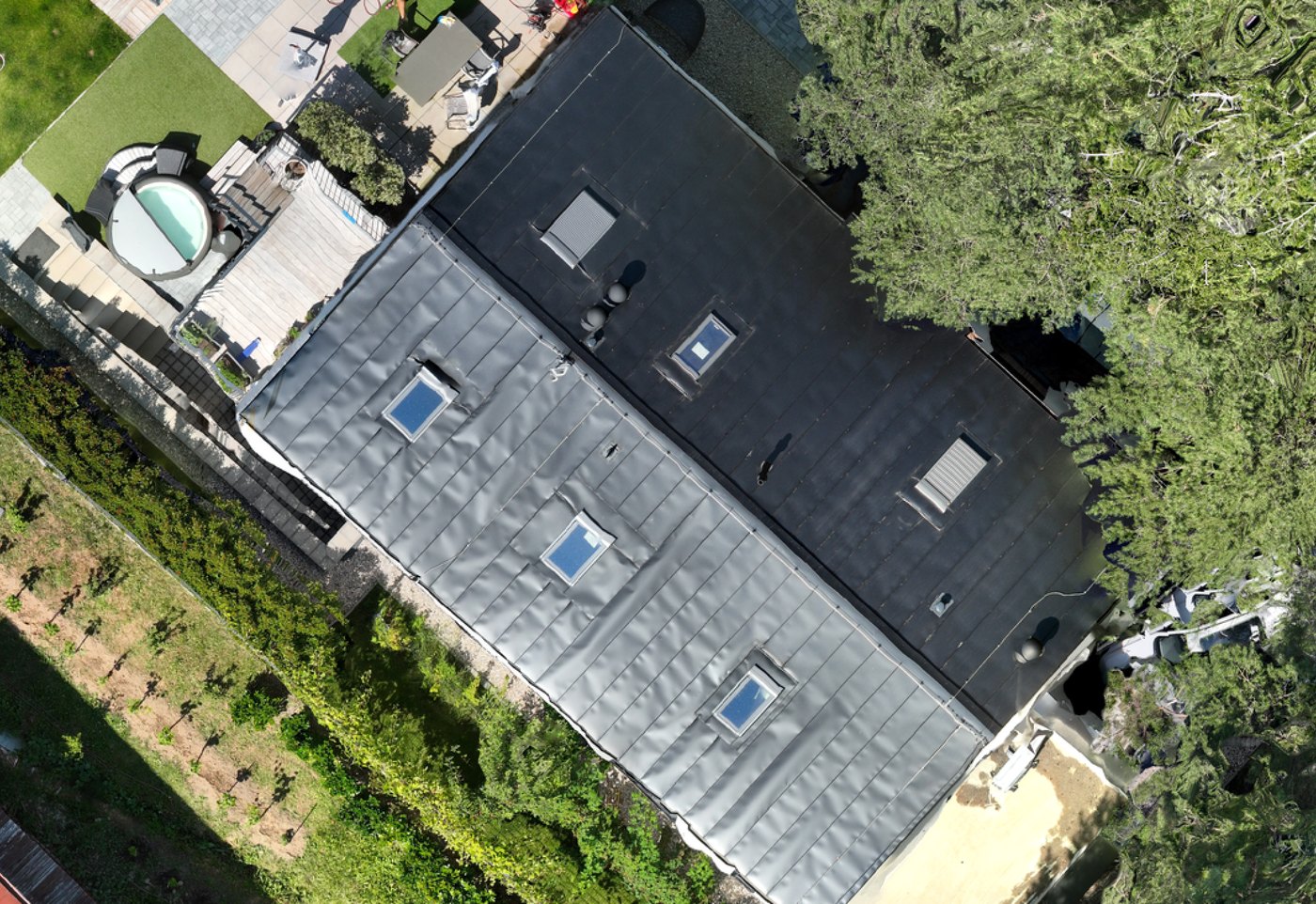

Letecký snímek střechy rodinného domu z dronové inspekce

Rodinné domy · případová studie

Střecha rodinného domu — vizuální kontrola provedení

Objednatel chtěl doložit stav střešní krytiny, klempířských prvků a jejich napojení — bez lezení po střeše a bez plošiny. Vizuální přelet dronem DJI Matrice 4E zachytil celou přístupnou střechu s GPS polohou u každého záběru.

Výsledek: tři nálezy, u dvou vysoká priorita. Nekvalitní provedení střešní krytiny z tenkého plechu, velmi špatné ukotvení vyústění držáku a rizikové napojení střešního okna. Skóre zdraví 57 ze 100 — ke každému nálezu foto s polohou a doporučení odborného posouzení.

3nálezy s prioritou

2vysoká priorita

57/100skóre zdraví střechy

0lešení a plošin

Přečíst celý report (PDF) — údaje klienta anonymizované

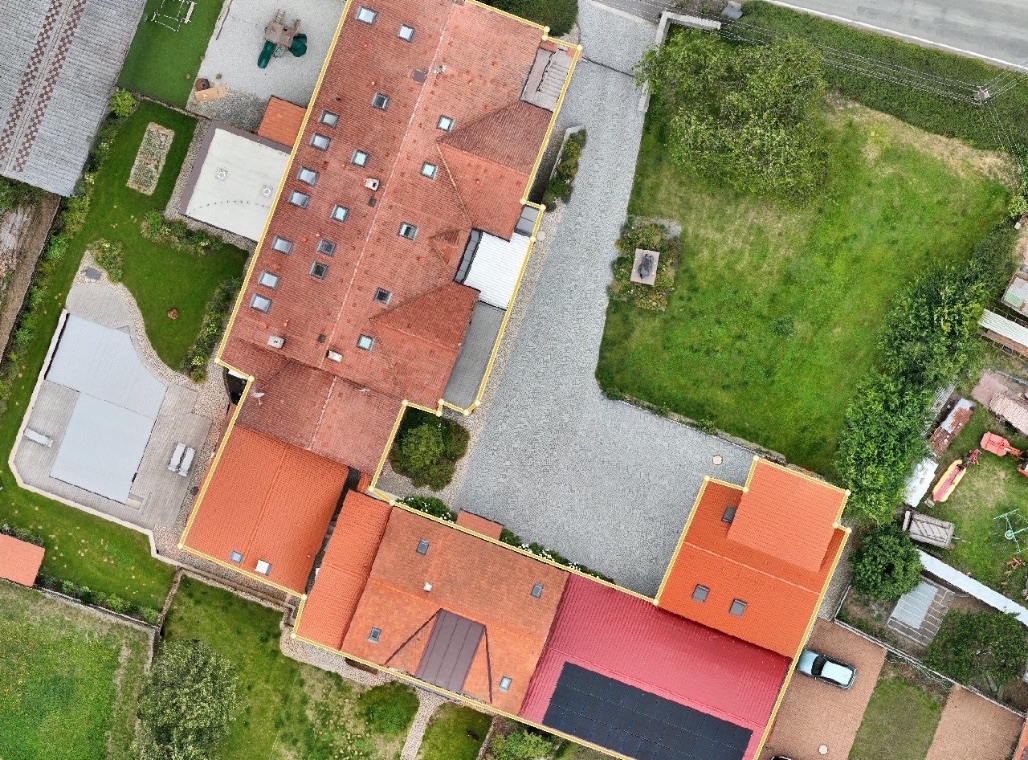

Ortofoto areálu s vyznačenou zastavěnou plochou budov — geodetické zaměření dronem

Pozemky a geodézie · případová studie

Zaměření zastavěných a zpevněných ploch areálu

Provozovatel penzionu potřeboval doložit skutečné výměry zastavěných a zpevněných ploch pro jednání se stavebním úřadem. Zaměření leteckou fotogrammetrií dronem DJI Matrice 4E, ortofotomapa v S-JTSK (EPSG:5514) s výškovým systémem Bpv.

Výsledek: zastavěná plocha všech budov 1 097 m², zpevněné plochy 615 m² ve třech celcích — příjezdová komunikace, dětské hřiště a zadní část s bazénem a terasou. Každá plocha planimetricky odměřená z ortofotomapy a doložená zákresem polygonu jako podklad pro prokázání skutečného rozsahu zastavění pozemku.

1 097 m²zastavěná plocha budov

615 m²zpevněné plochy

5odměřených ploch

S-JTSKsouřadnicový systém

Přečíst celý report (PDF) — údaje klienta anonymizované

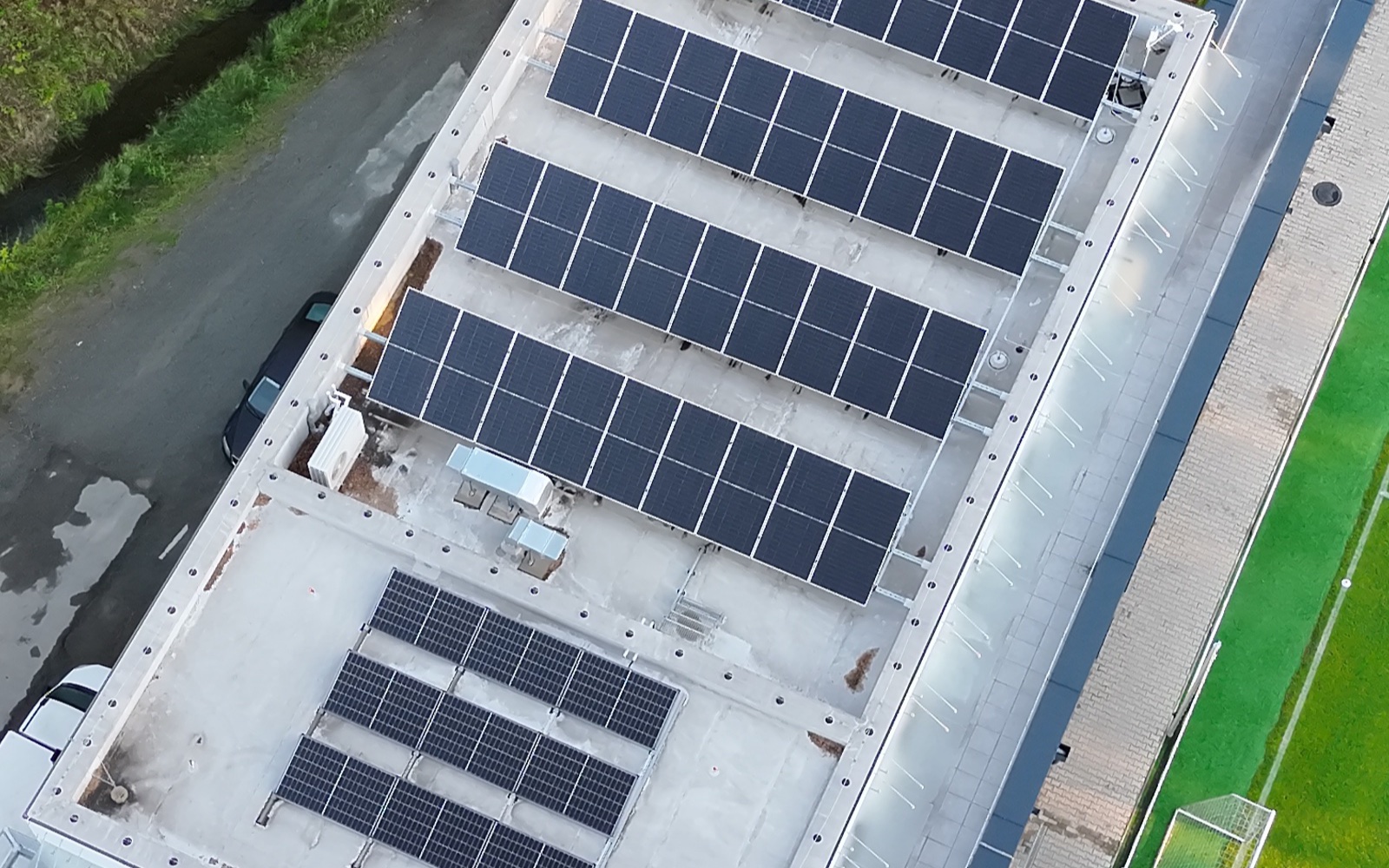

Plochá střecha společenského domu s fotovoltaickými panely — vizuální inspekce dronem

Bytové domy a SVJ · případová studie

Plochá střecha společenského domu, Dobřejovice

Obec Dobřejovice jako vlastník objektu potřebovala doložit aktuální stav ploché střechy a teras před rozhodnutím o opravách. Přelet dronem DJI Matrice 4T zachytil celý střešní plášť přehledově i v detailu — z různých výšek a úhlů, bez vstupu na střechu.

Výsledek: pět nálezů, čtyři z nich vyžadují řešení. Nejzávažnější je výrazné zanesení rohu střechy listím a nečistotami s podezřením na ucpanou střešní vpust — doporučeno naplánovat opravu. Dále nekorektní spád po ploše střechy, kde se hromadí voda a nečistoty, a nerovná výšková úroveň dlažby na terasách. Skóre zdraví 71 ze 100.

5nálezů celkem

4vyžadují řešení

71/100skóre zdraví střechy

0lešení a plošin

Přečíst celý report (PDF)

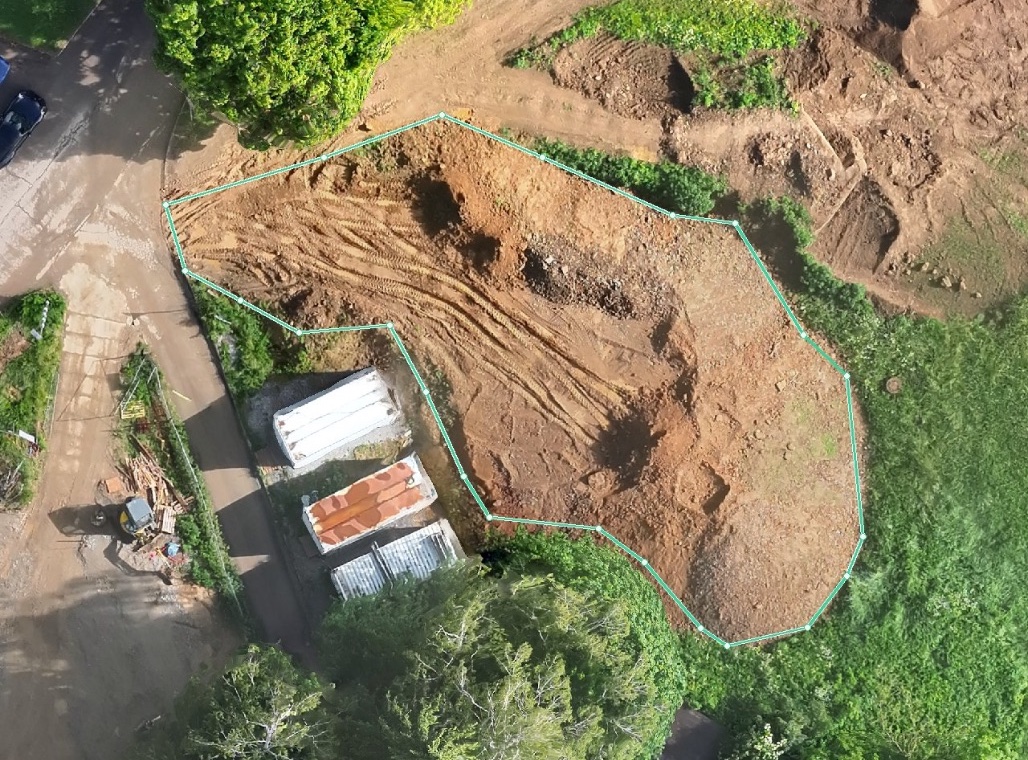

Ortofoto staveniště s vyznačeným polygonem měřené navážky — výpočet kubatur dronem

Stavby a development · případová studie

Kontrola fakturovaných navážek, Světlá nad Sázavou

Investor K&L Rock Rezidence Na Bradle 2 s.r.o. chtěl nezávisle ověřit správnost objemů navážek, které mu fakturoval generální dodavatel. Z jednoho náletu dronem DJI Matrice 4E vznikl fotogrammetrický model terénu a ortofotomapa v S-JTSK, ze kterých byly stanoveny objemy všech pěti navážek.

Výsledek: pět měřených násypů s celkovou bilancí 2 088 m³ čistého násypu. Největší navážka 1 493 m³ na ploše 483 m², druhá 475 m³ — obě tvoří rozhodující část kontrolované fakturace. Každý polygon doložen zákresem v ortofotomapě a referenční rovinou stanovenou robustní bází. Přesnost podkladu GSD 2,97 cm/px, výšková ±0,16 m.

5měřených navážek

2 088 m³čistý násyp celkem

1nálet dronem

2,97 cm/pxrozlišení podkladu

Přečíst celý report (PDF)

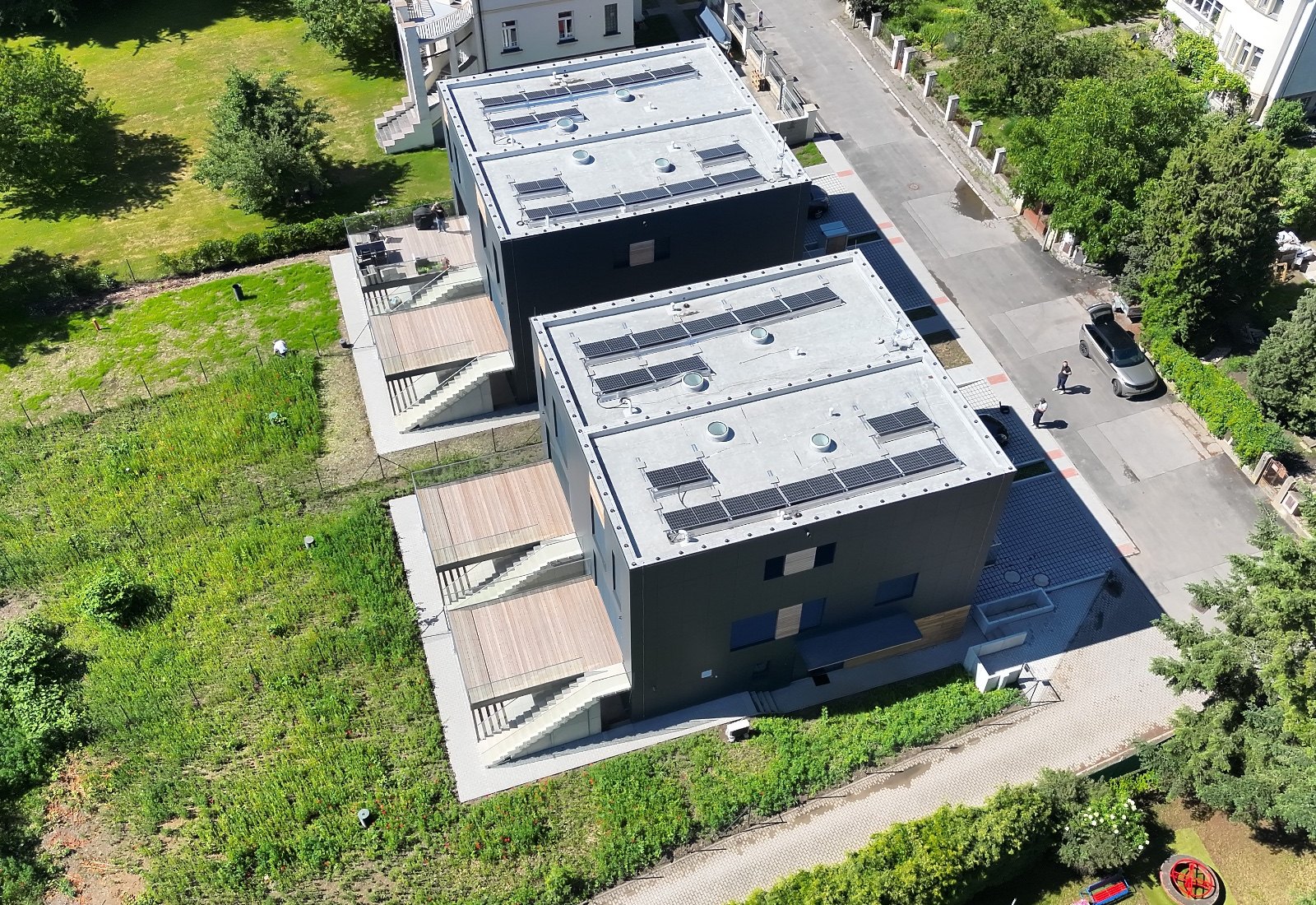

Novostavba rodinného domu s fotovoltaikou na ploché střeše, letecký snímek

Stavby a development · případová studie

Kontrola střechy a FVE na novostavbě — Zbraslav

Developer (dům na levém břehu s.r.o.) chtěl po dokončení novostavby zdokumentovat stav střešní plochy, uložení fotovoltaiky a konstrukčních prvků — jako podklad k převzetí a případné reklamaci zhotoviteli. Vizuální přelet dronem DJI Matrice 4E, bez vstupu na střechu.

Výsledek: čtyři vizuální nálezy (dva střední, dva nízké) — stav hydroizolace, uložení a kotvení kabeláže FVE, konstrukční prvky a světlíky. Skóre zdraví 82 ze 100. Ke každému nálezu foto s GPS polohou a doporučením; podklad pro předání a archivaci stavu po dokončení.

4vizuální nálezy

2střední priorita

82/100skóre zdraví

0vstupů na střechu

Přečíst celý report (PDF) — publikováno se souhlasem klienta

Další vybrané zakázky

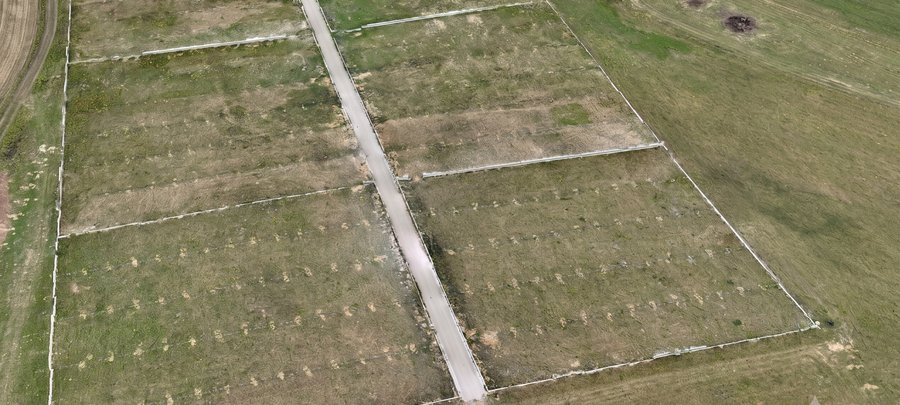

Ortofoto areálu v Nevidu s vyznačenými oplocenými plochami

Průmysl a haly

Zaměření haly a ploch pro výstavbu, Nevid

Majitel areálu plánoval výstavbu nové haly a potřeboval výměry stávající haly i čtyř variantních ploch pro projektovou přípravu.

Výsledek: výměry a obvody stávající haly (1 338 m²) a čtyř variantních ploch z ortofotomapy (S-JTSK, rozlišení 1,5 cm/px) — podklad pro porovnání variant a projektovou přípravu. Přečíst report (PDF)

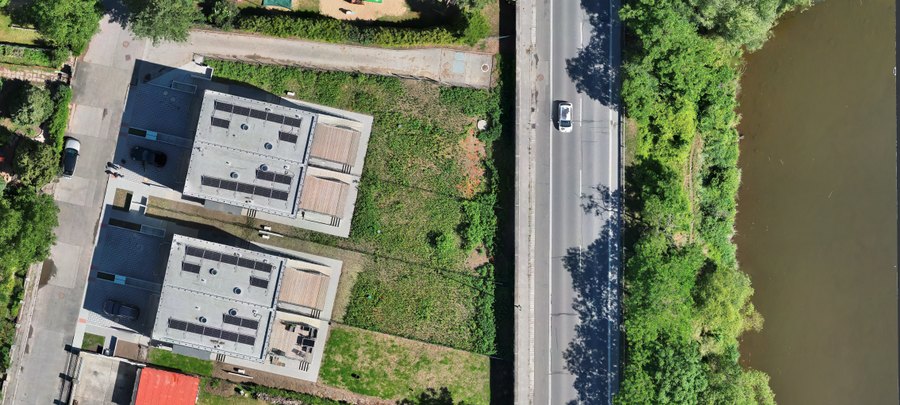

Ortofoto pozemku Ottova v Praze se zástavbou a protipovodňovou stěnou

Pozemky a geodézie

Kontrola spádu pozemku, Praha-Ottova

Developer musel po dokončení stavby doložit stavebnímu úřadu, že spád pozemku k protipovodňové stěně odpovídá stavebnímu povolení.

Výsledek: sedm výškových profilů napříč pozemkem z digitálního modelu terénu (S-JTSK / Bpv) — výškový rozdíl, délka a sklon v každém místě jako podklad pro správní řízení. Přečíst report (PDF)

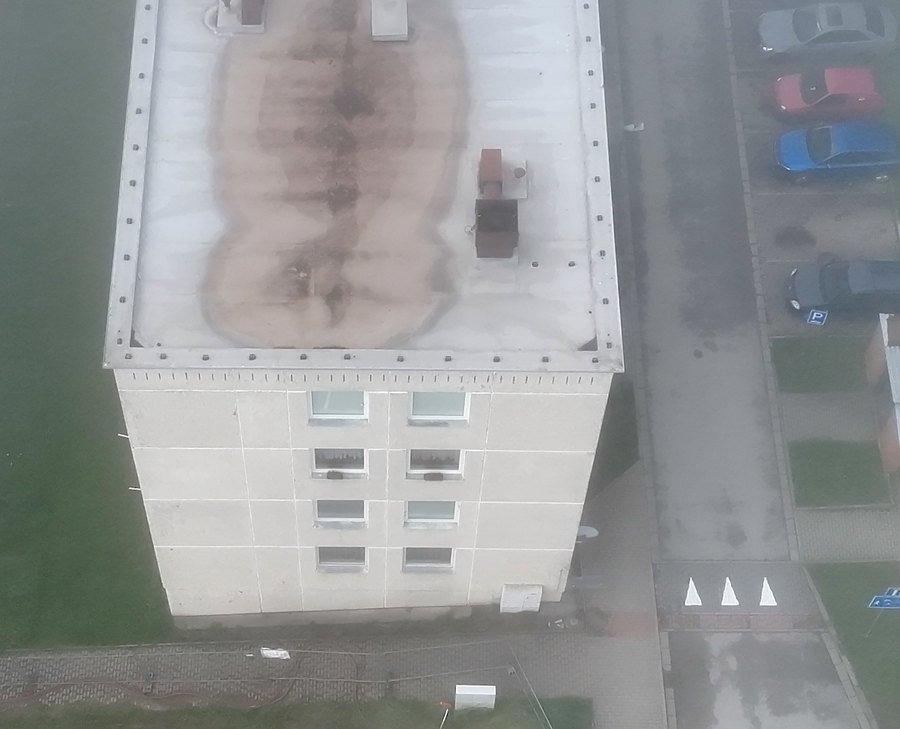

Letecký snímek střechy bytového domu Na Bradle ve Světlé nad Sázavou

Bytové domy a SVJ

Střecha bytového domu SVJ, Světlá nad Sázavou

SVJ řešilo zatékání a potřebovalo urgentní podklad pro jednání s pojišťovnou — bez lešení a plošiny.

Výsledek: 5 vizuálních nálezů (1 vysoká priorita), zdokumentovaná riziková místa zadržování vody a hydroizolačních spojů. Skóre zdraví 54 ze 100. Přečíst report (PDF)

Rozestavěná budova s lešením — monitoring výstavby dronem

Stavby a development

Monitoring výstavby haly

Developer potřeboval doložit postup a zkontrolovat fakturaci zemních prací.

Výsledek: měsíční ortofoto a kubatury — kontrola objemů v m³ a časosběr pro investora.

Bytové domy a SVJ

Reklamace zateplení, panelový dům

Po zateplení stále chladné rohy a plíseň. SVJ potřebovalo důkaz pro zhotovitele.

Výsledek: termosnímky tepelných mostů a vadných detailů jako podklad k reklamaci.

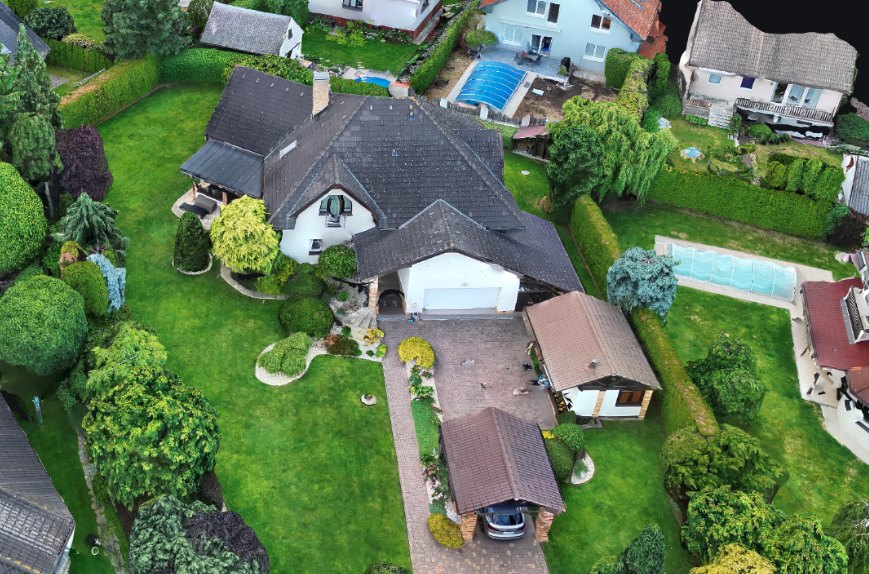

Ortofoto pozemku rodinného domu Žitná v Dobřejovicích

Pozemky a geodézie

Plochy pro RD Žitná, Dobřejovice

Klient potřeboval pro jednání se stavebním úřadem doložit výměru pozemku a vytyčit část pro dodatečnou stavbu.

Výsledek: z ortofotomapy (S-JTSK) vymezena plocha k zastavění 1 345 m² s obvodem 151 m — podklad pro správní řízení. Přečíst report (PDF)
